影響顆粒機壓輥使用壽命有哪些因素？

　　[壓輥 新聞資訊] 壓輥是顆粒機上的重要零件，它的性能和質(zhì)量影響著顆粒加工的產(chǎn)量與質(zhì)量，是顆粒壓制成形的直接工作部件，也是顆粒加工過程中消耗量大的易損件。常常接到網(wǎng)友的咨詢，顆粒機壓輥才用幾天就磨損了，想改用寶殼更耐磨、使用壽命更長的壓輥。沒問題，安排！我們今天就來聊聊影響顆粒機壓輥使用壽命的幾大因素。

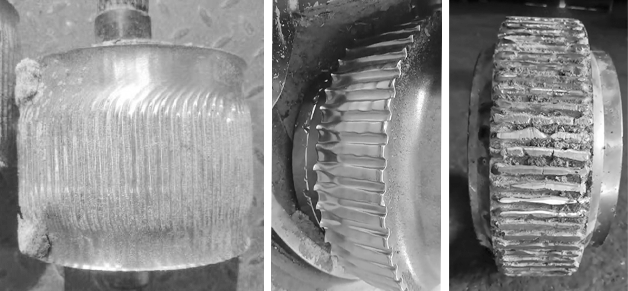

壓輥的磨損機理

按材料的磨損機理來分，一般壓輥磨損可分為粘附磨損、表面疲勞磨損、磨粒磨損、腐蝕磨損和微動磨損等形式。因為在顆粒機的運轉(zhuǎn)過程中，壓輥在環(huán)模內(nèi)滾動，其外表面承受著脈動的接觸壓應(yīng)力，同時又受到原料強烈的摩擦和擠壓。因此壓輥的磨損機理應(yīng)是疲勞磨損和磨粒磨損兩種形式的綜合。

影響顆粒機壓輥使用壽命的因素

壓輥磨損速度的快慢主要受壓輥的材料、表面狀況、摩擦性質(zhì)、接觸疲勞強度、載荷的大小以及原料的性質(zhì)等因素影響。

1、壓輥材質(zhì)

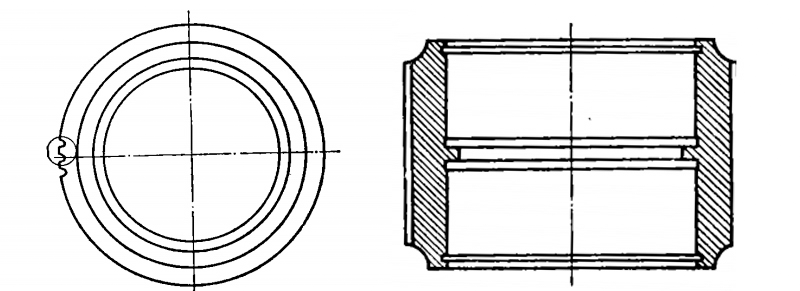

壓輥的金屬材料成分和性能是決定其耐磨性的先決條件。常用的壓輥材質(zhì)有C50、20CrMnTi、GCr15，制作工藝采用數(shù)控機床加工。為了易于攫取原料，壓輥面可根據(jù)需要加工成通槽、閉槽、蜂窩等齒型。不建議圖便宜使用劣質(zhì)壓輥材質(zhì)，應(yīng)從源頭保證顆粒機壓輥的硬度和耐磨性。

2、熱處理工藝

不同材質(zhì)的壓輥熱處理的方式也不同，加上適合的熱處理工藝，可使壓輥皮使用壽命更長。一般來說，顆粒機壓輥硬度越高耐磨性越好，熱處理硬度值達到HRC58-62的壓輥有更高的強度和耐磨性。

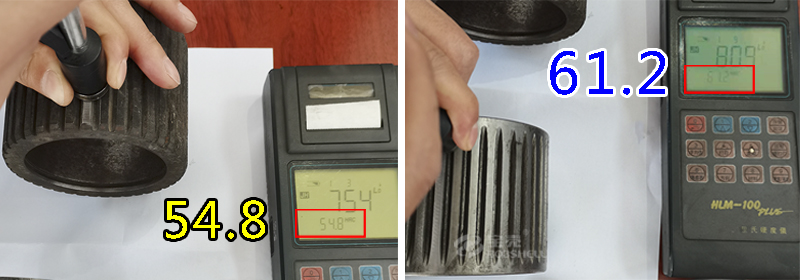

以下是我們通過試驗得出的數(shù)值：普通壓輥：HRC54.8，硬度低不耐磨；寶殼壓輥：HRC61.2，具有良好的耐磨性。只要嚴(yán)格掌握制造工藝，保證加工精度和熱處理質(zhì)量，壓輥就能達到設(shè)計要求。

3、其他制造工藝

顆粒機壓輥的工作壽命，是以工作時單位時間內(nèi)的產(chǎn)量為統(tǒng)計數(shù)據(jù)，產(chǎn)量會受諸多因素制約。作為壓輥制造質(zhì)量衡量指標(biāo)，有效寬度、有效厚度、料孔表面粗糙度與產(chǎn)量有著密切的聯(lián)系。

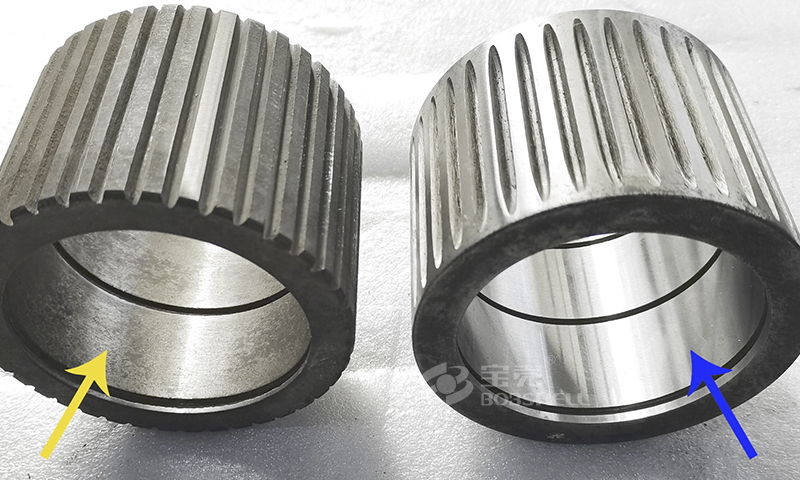

比如磨削工藝，車削工藝比磨削工藝粗，內(nèi)孔比測量結(jié)果更大，產(chǎn)生間隙更大，影響配合精度。普通壓輥：車削工藝，內(nèi)圓表面粗糙值大；寶殼壓輥：磨削工藝，內(nèi)圓表面粗糙度小。

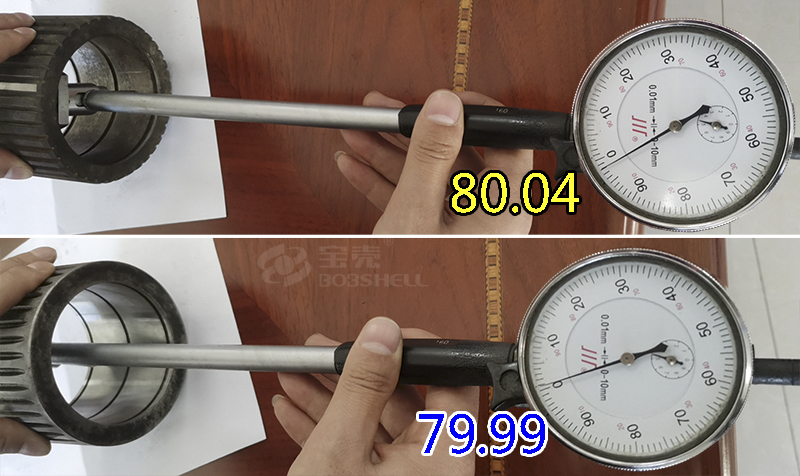

又或內(nèi)孔公差精度，壓輥在工作狀態(tài)下與軸承是過盈配合，過盈配合是軸承尺寸必須大于壓輥內(nèi)孔尺寸。如果內(nèi)孔尺寸大于軸承外徑，會加速損耗軸承壽命。普通壓輥：內(nèi)孔80.04，軸承外徑是80，產(chǎn)生間隙；寶殼壓輥：內(nèi)孔79.99，符合公差要求。

4、顆粒原料的種類

原料為玉米秸稈、花生殼、樹根、建筑模板等，這些原材料里面含沙土，石子等雜質(zhì)較多，加工這些原料會大大降低壓輥的使用壽命。

5、模輥間隙

實踐證明，安裝后的模具壓輥工作間隙應(yīng)均勻，運行才能平衡。模輥間隙太大，物料打滑，出料率低；間隙太小，機械磨損大，影響整機壽命。

間隙的控制與模輥內(nèi)徑和端面對安裝定位基準(zhǔn)面的圓跳動也有關(guān)系。如果模具徑向跳動過大，在空心主軸上有較大的徑向跳動，與壓輥表面斷斷續(xù)續(xù)的接觸和沖擊，使模具經(jīng)不起持續(xù)多次沖擊而出現(xiàn)斷裂報廢。同樣模輥徑向跳動和端面跳動對內(nèi)徑跳動允差過大，使整臺顆粒機運轉(zhuǎn)不平穩(wěn)、振動，噪音日益增大，加大了模輥爆模、斷裂的可能性。
